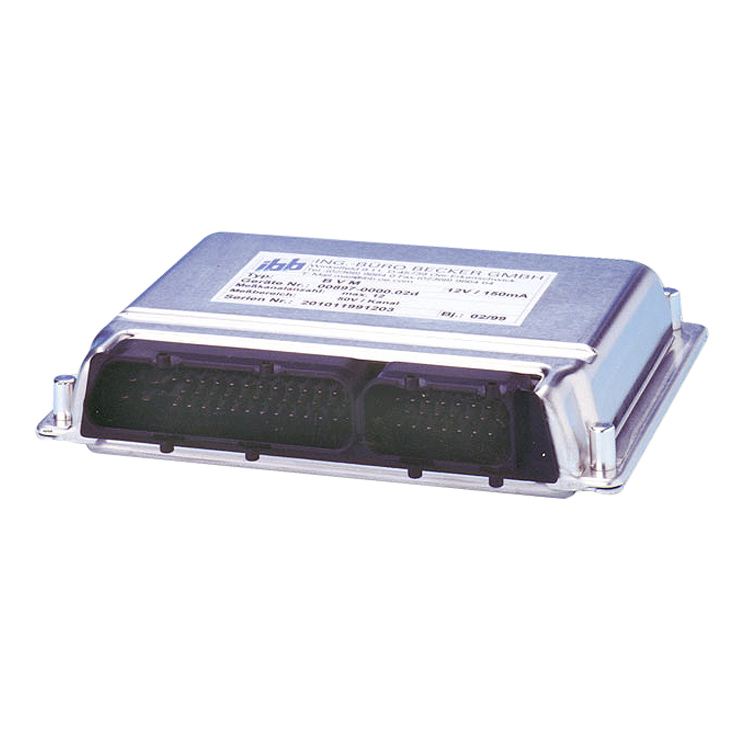

Der Battery Voltage Monitor BVM ist eine Baugruppe zur sequentiellen Messung von Zellen- oder Blockspannungen von Batterie in Kraftfahrzeugen mit Elektromotoren. Zur 1-poligen Messung von in Reihe geschalteten Zellen oder Blöcken kann der BVM mit maximal 25 Kanälen ausgerüstet werden. Das komplette Messsystem ist vm Rechnersystem galvanisch isoliert. Zur Weiterverarbeitung der Messwerte stehen eine serielle Datenschnittstelle nach ISO 11989 ( CAN ), sowie eine serielle Datenschnittstelle nach EIA-Norm RS 485 zur Verfügung. Über die RS 485 Schnittstelle sind sämtliche Funktionsparameter programmierbar und die Kalibrierung durchführbar. Durch die Verwendung von Halbleiterrelais als Kanalschalter ist eine äusserst geringe Ausfallwahrscheinlichkeit gegeben. Der BVM ist in ein Aluminiumgehäuse mit den Maßen 171 x 166 x 41 mm ( inkl. Gegenstecker ) eingebaut. Sämtliche Anschlüsse sind steckbar ausgeführt.
Produkteigenschaften
- Integrierendes Messverfahren
- Auflösung 12 Bit ( 4000 Schritte )
- 100 ms Messzeit pro Kanal
- Überspannungsfeste Messkanäle bis 400 V
- Spannungsversorgung 12V / 120 mA
- 2500 V Isolationsspannung zw. Rechnersystem und Messkanälen
Technische Daten
| Allgemein | |
| Nennbetriebsspannung | 12V |
| Betriebsspannungsbereich | 8V ... 16V |
| Stromaufnahme | < 150 mA |
| Ruhestromaufnahme | < 1 mA |
| Betriebstemperatur | -25 °C ... +70 °C |
| Lagertemperatur | -40 °C ... +85 °C |
| Gewicht | 400g |
| Lebensdauer | > 10 Jahre |
| Maße | 171 x 166 x 41 mm (inkl. Gegenstecker) |
| Messsystem | |
| Anzahl Messkanäle | 25 |
| Messbereich pro Kanal | 4V ... 100V |
| Eingangswiderstand | 1 MOhm |
| Auflösung | 4000 Schritte |
| Genauigkeit | 0,1 % |
| Messzeit | 100ms pro Kanal |
| Messrate | Kanalzahl x 100 ms + 100 ms |
| Isolationsspannung | 2500V |
| Steckverbinder | 52 polig, Siemens V23542-C1052-B100 |
| Rechnersystem | |
| Eingangswiderstand Signal ON | 1,5 kOhm |
| Eingangswiderstand Signal _ON | 1,5 kOhm |
| Datenschnittstelle RS 485 | 9600 Baud, 8 Bit, No Parity, 1 Stop Bit |
| Datenschnittstelle ISO 11989 | BasicCAN (CAN 2.0A) bis 1 MBit/s |
| Steckverbinder | 28 polig, Siemens V23542-C1028-B100 |
Bestelldaten
| BVM 25-kanalig 50 V Best.-Nr. 00897-0000.01) | Artikel in Merkliste legen |
