Korrosionsschutz KOS

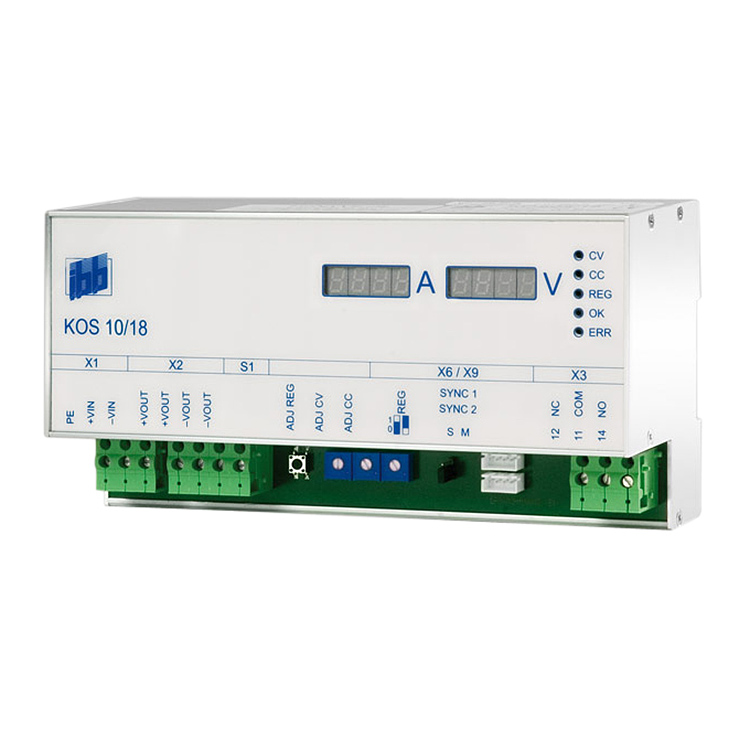

Aktiver kathodischer Korrosionsschutz, KOS

Die Korrosionsschutzgeräte der KOS-Typenreihe finden Verwendung in allen Bereichen, die durch Korrosion gefährdet sind und die einen hohen Schutzstrombedarf aufweisen. Dies sind beispielsweise Wasserbehälter aus unbehandelten Metallen (Schwarzblech, Edelstahl), aber auch ausgekleidete oder emaillierte Behälter und Rohre oder Wasserfahrzeuge. Sogar der Korrosionsschutz der Armierung und der Wände von großen Betonbehältern und Betonbauten, die mit salzhaltigem Wasser in Berührung stehen, ist mit diesem System zu realisieren.



Verwendung

Korrosionsgefahr mit hohen Schutzstrombedarf

Zu schützendes Objekt

  • Wasserbehälter
  • Betonbauten
  • Rohre
  • Wasserfahrzeuge


Zu schützendes Material

  • unbehandeltes Metall, wie Schwarzblech oder Edelstahl
  • ausgekleidete oder emaillierte Behälter
  • Armierung in Beton mit Salzwasser-Kontakt



Funktion

In den Behälter wird eine isoliert eingebaute Inertanode eingebracht. Sowohl die Behälterwand als auch die Anode werden mit je einer Leitung an das KOS angeschlossen. Die Elektronik im KOS gibt dann eine definierte Spannung auf dieses System. Der aus dem Metall austretende Korrosionsstrom wird durch den Schutzstrom kompensiert. Zusätzlich lagern sich an den Behälterwänden im Wasser gelöste Mineralien an und schützen diese zusätzlich vor Korrosion. Das KOS regelt die Spannung als Unterbrecherpotenziostat so, dass ein passender Schutzstrom fließen kann. Die automatische Regelung kann auch abgeschaltet werden. Das KOS liefert dann Werte, die nur durch die Vorgaben der Einsteller ADJ CV für Spannung UMAX und der Einsteller ADJ CC für Strom IMAX begrenzt werden. Über eine Steckbrücke kann REG "1" potenziostatische Regelung auf das Abschaltpotenzial oder auch REG "0" Strom-/Spannungsregelung gewählt werden. Speist das KOS einen Schutzstrom in den Wasserbehälter ein, der größer als der vorgegebener Mindestwert ist, leuchtet eine grüne LED OK auf und es zieht ein Relais an. Wird dieser Mindestwert nicht erreicht, so leuchtet eine rote LED ERR auf, das Relais zieht nicht an. Wenn das KOS aufgrund der Einstellungen Konstantstrombetrieb fährt, leuchtet die gelbe LED CC. Durch gelbe LEDs wird angezeit, ob die Regelung spannungsbegrenzt (CV), strombegrenzt (CC) oder potenziostatisch (REG) erfolgt.



Anschluss

Das KOS benötigt zur Stromversorgung ein dem Gerätetyp entsprechendes Netzteil (siehe technische Daten).

KOS-Netzgeräte Technische Daten


MDR-60-24

DPR-120-24

DPR-240-24

Eingang

Nennspannung

AC 110V … 230V
± 10%

115V: 88 … 132 VAC
230V: 176 … 264 VAC

AC 110V … 230V
± 10%

Netzfrequenz

50 / 60 Hz

Absicherung der Zuleitung

10 A … 16 A

Leistungsfaktor



PF > 0,98 bei 115V
PF > 0,95 bei 230V

Eingangsnennstrom

1 A (230V)
1,8 A (115V)

1,6 A (230V)
2,6 A (115V)

1,8 A (230V)
3,5 A (115V)

Einschaltstoßstrom

60 A

40 A

50 A

Nenn-Wirkungsgrad

88%

83%

83%

Schutzklasse

Klasse 1

Ausgang

Nennspannung

DC 24V ± 1%

Ausgangsstrom

0 … 2,5 A

0 … 5 A

0 … 10 A

Absicherung

Überlastschutz durch Strombegrenzung

Sonstiges

Anzeige

LED „Betrieb“

Betriebstemperatur-bereich

-20°C … +70°C

-10°C … +60°C

-10°C … +70°C

Lastminderung



110V: ab 40°C
auf 60% bei 70°C
230V: ab 60°C
auf 60% bei 70°C

Gewicht

300 g

800 g

1100 g

Maße (mm)

L40 x H90 x T100

L66 x H126 x T100

L126 x H126 x T100

Befestigung

für Hutschiene 35mm

Klemmen



Netz Tb1: L, N, PE
Ausgang Tb2:
-V,-V, +V,+V

3 x 4 mm²

4 x 4 mm²

Normen



EMV

EN55022, Grenzwertklasse B
EN61000-3-2,3
EN61000-4-2,3,4,5,6,8,11
EN61000-6-2

KOS-Typenreihe Technische Daten



KOS 02/15

KOS 05/18

KOS 10/18

Bestellnummer

01127-0000.00

01112-0000.01 D

01112-0000.00 D

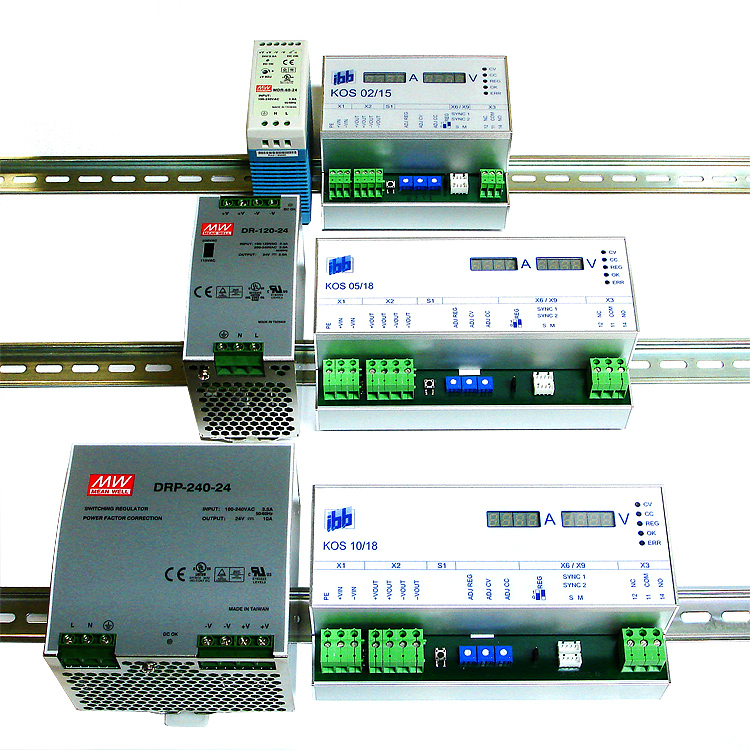

Netzgerät

MDR-60-24

DPR-120-24

DPR-240-24

Speisespannung

Nennspannung

DC 24 V ± 5%,
48 W

DC 24 V ± 5%,
120 W

DC 24 V ± 5%,
225 W

Stromaufnahme

ca. 2 A bei Nennlast

ca. 4,3 A bei Nennlast

ca. 8,3 A bei Nennlast

Schutzklasse

Klasse 1

Funktion

Wählbar Schaltregler als

- Potenziostat

potenziostatische Regelung auf Abschaltpotential UPOT-SOLL mit den Grenzen der Einsteller UMAX und IMAX

- Stromversorgung

Regelung nach U/I-Kurve mit den Grenzen der Einsteller UMAX und IMAX

Einsteller

Steckbrücke
Betriebsart

Potenziostat / U/I-Regelung

Max.-Wert
Spannung ADJ CV

3,2 V … 15 V

3 V … 18 V

2 V … 18 V

Max.-Wert Strom
ADJ CC

0,2 A … 2 A

1 A … 5 A

2 A … 10 A

Sollwert Abschaltpotenzial
ADJ REG

1,8 V … 3 V

1,9 V … 3 V

1,9 V … 3 V

Mindestwert ist fest vorgegeben

100 mA ± 30 mA

75 mA ± 25 mA

150 mA ± 50 mA

Anzeigen

Potenziostatische
Regelung „REG“

LED gelb

Konstantstrom „CC“

LED gelb

Konstantspannung „CV“

LED gelb

Strom > Mindestwert „OK“

LED grün

Strom ≤ Mindestwert „ERR“

LED rot

Strom DVM

3½ -stellen

Spannung DVM

3½ -stellen

Schaltglieder

Kontakte

1 Wechsler

Kontaktklasse DIN IEC 255
Teil 1-20

IIb

Bemessungsspannung

AC 250 V, DC 300 V

Einschaltvermögen

UC 5 A

Ausschaltvermögen

bei AC 230 V, cos φ = 0,4 AC 2 A
bei DC 220 V, L/R = 0,04s DC 0,2 A

Klemmen

Schutzleiter X1:PE
Eingang X1:+24V
Eingang X1:0V24
Anodenanschluss X2:+
Behälteranschluss X2:-
Relais X3: 11, 14, 12
Stecker X6: Sync 1
Stecker X9: Sync 2

2,5 mm²
2,5 mm²
2,5 mm²
2 x 2,5 mm²
2 x 2,5 mm²
je 2,5 mm²
4pol., Spezial
4pol., Spezial

4 mm²
4 mm²
4 mm²
2 x 4 mm²
2 x 4 mm²
je 4 mm²
4pol., Spezial
4pol., Spezial

4 mm²
4 mm²
4 mm²
2 x 4 mm²
2 x 4 mm²
je 4 mm²
4pol., Spezial
4pol., Spezial

Normen

EN 61000-6-2
EN 61000-6-3

Störfestigkeit
Störaussendung

Umweltbedingungen

Umgebungstemperatur bei Betrieb

0°C … +55°C, es muss eine hinreichende Luftströmung um das KOS gewährleistet sein

Umgebungstemperatur bei Lagerung

-20°C … +75°C

Relative Feuchte

0 % … 85 %

Bauart

Gehäuse

geschlossenes Aluminiumgehäuse
zum Einbau in einen Schaltschrank

Schutzart nach DIN IEC 60529

IP20, Klemmen IP20 B

Maße (mm)

B134 x H106 x T70

B212 x H105 x T70

Gewicht

ca. 450 g

ca. 700 g

Befestigung

für Hutschiene 35mm

Zubehör

Synchronkabel

L = 1 m

Schraubbefestigung für 4 x M4 Befestigungslochabstand

B115 x H45

B185 x H45

Schutzdiode, beschaltet

-

Befestigungslochabstand 32 mm
für 2 Stück M4 Schrauben

Schutzdiode an „X2 +“ beim Betrieb von mehreren KOS in einem Behälter

nicht erforderlich

erforderlich

erforderlich

Bestelldaten
KOS 02/15 (Best.-Nr. 01127-0000.00) Artikel in Merkliste legen
KOS 05/18 (Best.-Nr. 01112-0000.01 D) Artikel in Merkliste legen
KOS 10/18 (Best.-Nr. 01112-0000.00 D) Artikel in Merkliste legen
PDF-Download
